【DZS12系列】

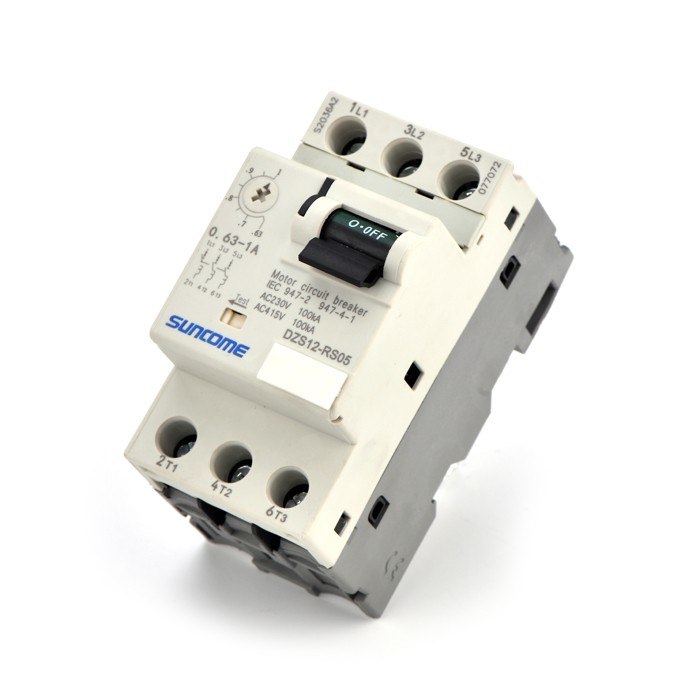

DZS12-RS32
>>應用
DZS12-32系列電動機保護斷路器適用于交流50/60Hz,額定電壓至690V，額定電流0.1A至32A的電路中，作為三相電動機的過載、短路、斷相保護及不頻繁的起動控制之用，可用作配電線路保護和不頻繁的負載轉換，還可作隔離器使用。
>>型號含義
電流規格代號(表1)
| 電流規格代碼 | 整定電流范圍 | 電流規格代碼 | 整定電流范圍 |
| 1 | 0.1-0.16A | 10 | 4-5-6-6.3A |
| 2 | 0.16-0.2-0.25A | 14 | 6-9-10A |
| 3 | 0.25-0.3-0.35-0.4A | 16 | 9-13-14A |
| 4 | 0.4-0.5-0.6-0.63A | 20 | 13-17-18A |
| 5 | 0.63-0.7-0.8-0.9-1 A | 21 | 17-21-23 A |
| 6 | 1-1.2-1.4-1.6A | 22 | 20-23-25A |
| 7 | 1.6-2-2.5A | 32 | 24-28-32A |
| 8 | 2.5-3-3.5-4A |
>>特征
高標準：符合GB/T14048.2 、GB/T14048.4；符合IEC60947-2和IEC60947-4-1。
高分斷能力：分斷能力可達10-100KA。
使用壽命長：電壽命可達100000次循環，是普通斷路器的5-10倍。
電流整定值可調：使用時可根據實際工作電流調節到適當電流整定值指示位置。
附件便攜設計：可在本體外簡易可靠地插入、扣合安裝多種輔助附件。
可模擬機構脫扣設計：通過Test可使機構脫扣，方便模擬測試配合的報警附件。
正面激光刻?。嚎逃酥緝?nèi)容清晰、耐久。
>>技術參數
DZS12-32電動機保護斷路器
| ME,RS,PM型通用 | ||||||
| 型號 | 50/60Hz,AC-3 三相電機標準額定功率 | 熱脫扣設定范圍 | 磁脫扣電流Id±20% | |||
| - | 230V kW | 400V kW | 415V kW | 440V kW | A | A |
| DZS12-01/32 | - | - | - | - | 0.1...0.16 | 1.5 |
DZS12-02/32 | - | - | - | - | 0.16...0.25 | 2.4 |
DZS12-03/32 | - | - | - | - | 0.25...0.40 | 5 |
DZS12-04/32 | - | - | - | - | 0.40...0.63 | 8 |
DZS12-05/32 | - | - | - | 0.37 | 0.63...1 | 13 |
DZS12-06/32 | - | 0.37 | - | 0.55 | 1...1.6 | 22.5 |
DZS12-07/32 | 0.37 | 0.75 | 0.75 | 1.1 | 1.6...2.5 | 33.5 |
DZS12-08/32 | 0.75 | 1.5 | 1.5 | 1.5 | 2.5...4 | 51 |
DZS12-10/32 | 1.1 | 2.2 | 2.2 | 3 | 4...6.3 | 78 |
DZS12-14/32 | 2.2 | 4 | 4 | 4 | 6...10 | 138 |
DZS12-16/32 | 3 | 5.5 | 5.5 | 7.5 | 9...14 | 170 |
DZS12-20/32 | 4 | 7.5 | 9 | 9 | 13...18 | 223 |
DZS12-21/32 | 5.5 | 11 | 11 | 11 | 17...23 | 327 |
DZS12-22/32 | 5.5 | 11 | 11 | 11 | 20...25 | 350 |
DZS12-32/32 | 7.5 | 15 | 15 | 15 | 24...32 | 416 |
>>分斷能力
DZS12-M,ME,RS,PM的分斷能力
★> 100kA.
(1)占Icu的百分比
>>安裝特性
>>配線特性
>>安裝尺寸
