交流接觸器通電后按下啟動鍵接觸器不斷的吸合斷開是什么原因?
交流接觸器通電后按下啟動按鈕接觸器不斷的吸合、斷開是什么原因?★個人觀點認為,大多數情況是更換的交流接觸器的線圈電壓不對所致,或者說是購買交流接觸器的人不懂的它的工作電壓,而更換操作者也是一個初學者電工造成的。簡單地說,既然能夠吸合、釋放說明控制回路是一個閉合回路,只要啟動按鈕不松手它相當于一個電動按鈕,這里暫且不談交流接觸器的自鎖輔助觸頭是否有沒有起作用,因?yàn)槭譀]有松動。
最常見的是原來控制回路中的220V電壓的交流接觸器被更換為吸合線圈電壓為380V的交流接觸器了,所以加在接觸器線圈電壓為220V,根本無法使接觸器線圈參產生的磁力克服四根彈簧的張力,總是處于一個半死不活的工作狀態。
假如是原來電路中的接觸器是吸合電壓為380V,而更換的交流接觸器線圈電壓為220V,那么它可以暫時吸合,但時間稍微長一點,接觸器線圈會由于電壓太高而馬上發熱而燒掉接觸器線圈,這是因?yàn)楣┙o電壓遠超過正常工作吸合電壓范圍了。

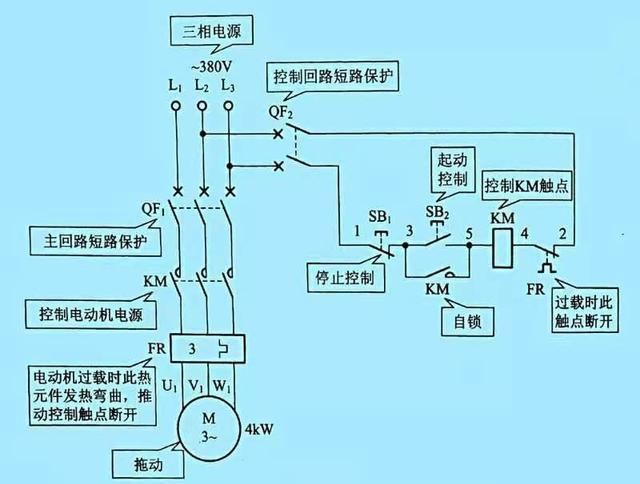

★這里本人以最簡單的電機啟動、停止電路來說一下。見下圖所示。
控制線路工作原理為:首先合上主回路斷路器QF1、控制回路斷路器QF2,為整個電路工作提供準備條件。啟動:按下啟動按鈕SB2(3-5),交流接觸器KM線圈得電吸合,并且接觸器的輔助常開觸點(3-5)閉合自鎖,KM三相主觸點閉合,電動機的電運行,拖動設備開始工作。
停止:按下停止按鈕SB1(1-3),交流接觸器KM線圈斷電釋放,KM三相主觸點斷開,電動機失電電機停止運轉,被拖動設備停止工作。
★線路調試過程,首先斷開主回路斷路器QF1,合上控制回路斷路器QF2,調試控制回。按下起動按鈕SB2,交流接觸器KM線圈應吸合動作。松開SB2,KM也不釋放,按動停止按鈕SB1,交流接觸器KM線圈斷電釋放。反復幾次,若無不正常情況,就可以調試主同路了。合上主回路斷路器QF1,按動啟動按鈕SB2交流接觸器KM線圈得電吸合且自鎖,其三相觸點閉合,電動機的電正常運轉(此時應觀察電動機轉向是否符合運轉要求,若不符合則需停下電動機,任意調換三相電源中的兩相就會改變其方向)。按動停止按鈕SB1,交流接觸器KM線圈斷電釋放,KM三相主觸點斷開電動機電源,電動機失電停止運轉。
在調試控制電路時,倘若一合斷路器QF2,交流接觸器KM線圈就吸臺動作,則說明按鈕線1號或3號錯接到5號上了,造成不用按動起動按鈕遇就直接起動了。遇到此問題時,應斷開斷路器QF2,按圖紙正確連錢。這里告訴讀者一個小經驗,只要記住按鈕中接至配電盤端子的5號上的三根導線中的一根起動線即可,另外兩根導線可任意連接。
再調試過載保護電路,首先將熱繼電器FR電流整定旋鈕調得低一些,要大大低于電動機額定電流,按動啟動按鈕SB2,此時交流接觸器KM線圈得電吸合且自鎖,電動機的電運轉工作,由于熱繼電器整定的電流遠遠小于電動機的額定電流,不一會兒熱繼電器FR就動作,交流接觸器KM線圈斷電釋放,起到過載保護作用,說明熱繼電器FR良好,而且控制回路接線正確。此時將熱繼電器電流整定旋鈕調整至所控電動機額定電流1.6A左右即可。
?常見故障及排除。(1)一合上控制斷路器QF2,交流接觸器KM線圈就立即吸合,電動機運轉。此故障可能原因?yàn)椋簡?dòng)按鈕SB2短路,可更換SB2按鈕;接線錯誤,電源線1號或自鎖線3號錯接到端子5號上了,可按電路圖正確連接;KM交流接觸器主觸點熔焊,需更換交流接觸器主觸點,交流接觸器KM鐵心極面有油污、鐵銹,使交流接觸器延時釋放(延時時間不一),拆開交流接觸器將鐵心極面處理干凈即可;混線或碰線,將混線處或碰線處找到后并處理好。
(2)按啟動按鈕SB2,交流接觸器KM線圈不吸合。此故障可能原因?yàn)椋喊粹oSB,2損壞,更換新品即可解決;控制導線脫落,重新連接;停止按鈕損壞或接觸不良,應更換損壞按鈕SB1;熱繼電器FR常閉觸點動作后未復位或損壞,可手動復位,若不行則更換新品;交流接觸器KM線圈斷路,需更換新線圈。
(3)按下停止按鈕SB?,交流接觸器KM線圈不釋放。遇到這種情況可立即將控制斷路器QF2斷開,再斷開斷路器QF1,檢修控制電路,其原因可能是SB1按鈕損壞,此時需更換新品。另外交流接觸器自身故障也會出現上述問題,可參照故障(1)加以區分處理。
(4)電動機運行后不久,熱繼電器FR就動作跳閘??赡茉?yàn)椋弘妱?dòng)機過載,應檢查過載原因,并加以處理;熱繼電器損壞應更換新品;熱繼電器整定電流過小,可重新整定至電動機額定電流。
(5)控制回路斷路器QF2合不上??赡茉?yàn)椋嚎刂苹芈反嬖诙搪分?,需加以排除;斷路器自身存在故障,更換新斷路器即可。
(6)一起動電動機主回路,斷路器就跳閘。這可能是主回路交流接觸器下端以下存在短路或接地故障,排除故障點即可。
(7)主回路斷路器合不上??蓞⒄展收?5)加以處理。
